Module Wiring Charts
Media Bay Modules are compatible with the BCM 200/400 Main Unit, BCM 400 Expansion Unit, BCM 450 Main Unit, BCM 450 Expansion Unit and BCM 50 Expansion Unit. They use a standard 25-pair cable with a female amphenol (RJ-21) at the module end.

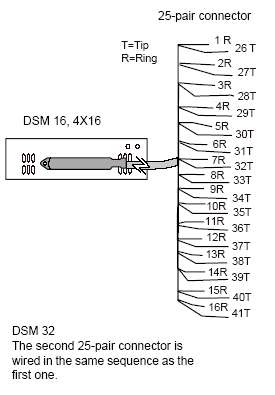

DSM wiring chartDigital Station Module (1) - Single connector on DSM 16 modules, or (2) - Upper connector on DSM 32/32+ modules. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ASM wiring chartAnalog Station Module |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

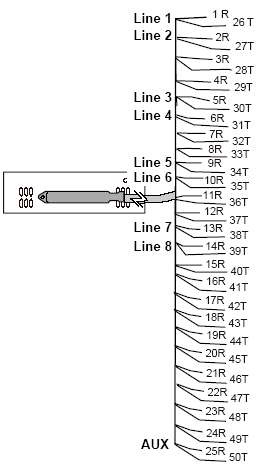

GATM wiring chartAnalog Trunk Module AUX connects to L1 during a power fail. |
|
